중간 고전압 변압기 주조 공정을 위한 실란트 주조 에폭시 수지

LE/LH 8214F 중·고전압 변압기용 고품질 외관 에포크시 樹脂 발사 과정

LE-8214F/ LH-8214F 시스템

2019년10아니2019108214F

에포크시 樹脂 LE-8214F100pbw 구식

가열제 LH-8214F100pbw

필러 실리카 밀가루250pbw

컬러 페이스트 LC 시리즈 * 적절한 pbw

재산ᄋ

2부위 에포크시 樹脂 시스템, 방온에서 액체, 진공 주름 공정에 적합

낮은 경화 수축, 최종 제품의 차원 안정성, 우수한 처리 성능 및 높은 변압 및 기계적 특성.

적용

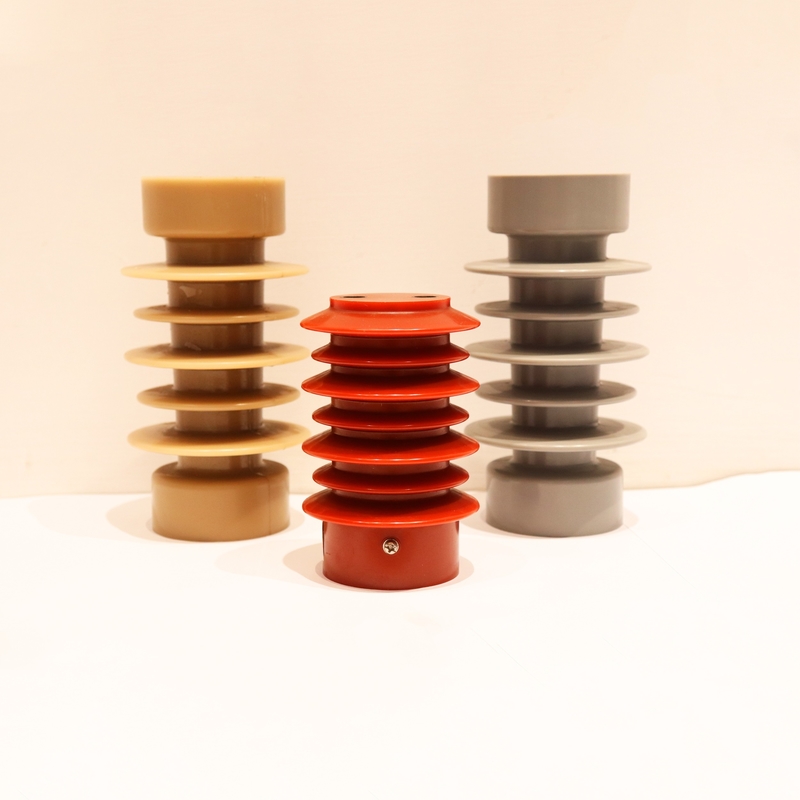

중전압 및 고전압 전기 단열 제품

건조형 트랜스포머, 10~66kV 전류 및 전압 트랜스포머 등

제품 데이터

LE-8214F는 BPA 타입의 변형된 에포시 樹脂이다. LH-8214F는 변형된 카르보실 안하이드라이드 액체 Hardener

에포크시 樹脂 LE-8214F와 완화기 LH-8214F는 일정량의 필러를 가지고 진공 상태에서 완전히 섞은 후 다음 조건으로 처리 할 수 있습니다.프로세스 상태

1 페이지3 8214F 사양 1 페이지3

얼어붙는 시간

에포시樹脂LE-8214F /H발광기LH-8214F=100/100

기계적 및 물리적 특성

시험된 시스템: 에포크시 樹脂LE-8214F / 가열제LH-8214F/ 필러=100/100/300

조건:120°C × 4시간 + 140°C × 8시간

참고: 다음 자료는 GB 표준에 기초하여 테스트되며, 고객의 참조를 위해만, 상세한 특성은 고객의 실제 조건에 따라 테스트되어야 합니다.

저장

구성 요소는 6 ~ 35 °C의 환경에서 단단히 밀폐되고 건조한 원래 용기에 보관해야합니다.유효기간은 표지판에 표시된 유효기간과 일치합니다 (일반적으로 12개월)이 날짜가 지나면 제품이 유효한지 확인하기 위해 다시 분석 될 수 있습니다. 부분적으로 비워진 용기는 사용 후 즉시 단단히 닫아야 합니다.

포장

합성물 20kg / 배럴 또는 240kg / 배럴 또는 1200kg / 배럴, 완화 물질 20kg / 배럴 또는 240kg / 배럴 또는 1200kg / 배럴

F첫 구제

합금 혼합물의 樹脂, 경화제로 인한 눈 오염은 깨끗하고 흐르는 물로 10 ~ 15분 동안 씻어내서 즉시 치료해야 하며, 그 다음에는 의사와 상담해야합니다.

피부 에 묻힌 것 이나 뿌린 것 은 벗겨지고 오염 된 부위 는 씻어내고 청소 크림 으로 치료 해야 한다. 심한 흉터 화상 이 있을 경우 의사를 찾아야 한다.오염 된 옷 을 즉시 바꾼다증기를 흡입한 후 병에 걸린 사람은 즉시 집을 떠나야 합니다.

페이지 23 8214F 사양 페이지 23

8214F신청 절차 권고

1재료의 준비

1.1 주름은 오븐에서 100~110°C에서 10시간 이상 미리 가열해야 하며, 4000kva 이상의 트랜스포머 코일에는 더 긴 사전 가열 시간이 주어져야 한다.

코일이 완전히 건조하고 설치 시 온도가 80 °C 이하가 아닌지 확인합니다.

1.2 실리카 분말은 110~120°C의 오븐에서 6시간 이상 정상 온도까지 밀폐한다.

2재료

2.1 정적 혼합물 탈가스화

2.1.1 사전 혼합

재료 A (에포시) 는 무게 비율, 樹脂: 필러: 컬러 페이스트 100: ((125- 컬러 페이스트 양): 적절한 양을 기반으로 하며, 樹脂, 필러 및 컬러 페이스트를 추가 한 후 별도로 혼합합니다.

온도는 65-70 °C이고, 2시간 이상 섞고, 100 < p < 200pa로 가스를 제거합니다.

재료 B (건축제) 는 무게 비율을 기준으로,건축제: 채소 100:125, 별도로 혼합, 온도는 65-70 °C, 혼합 및 탈가스 2 시간 이상, 100 < p < 200pa입니다.

2.1.2 최종 혼합

그 다음 구성 요소 A와 B는 최종적으로 혼합됩니다, 가속 물질이 필요하지 않으며, A와 B 가속 물질은 100:100 비율로 최종 혼합 탱크 (또는 진공 흡입) 에 혼합됩니다.그리고 잘 섞기 위해서, 우리는 樹脂과 경화제를 동시에 또는 번갈아 넣는 것이 좋습니다.

2.1.3 먹이 후에 섞기 시작, 회전 속도에서 우산 탈가스 후드에 혼합물을 올릴 수 있는지 확인

2.1.4 15분 동안 섞은 후, 가스 제거를 위한 진공 펌프를 가동한다. 진공도는 300pa 이하가 아니어야 한다.

2.1.5 혼합해 배출하는 시간은 약 15~30분이며, 우산 표면에 거품이 없을 때 배출이 완료됩니다.

3캐스팅

3.1 주름 탱크 온도를 80-85 °C로 설정하고, 조립 전에 4~5시간 전에 사전 가열을 시작해야 하며, 설치 중에 폼의 온도가 80°C 이하가 되지 않도록 해야 한다.

3.2 배치를 한 후, 건조되고 미리 가열 된 곰팡이는 진공 처리를 위해 주사 탱크로 밀어 넣습니다.

3.3 주사 탱크의 공간 온도는 80~85°C이고 진공도는 300pa 이상이고 진공처리 시간은 2시간 이상이다.

3.4, 주름 도중 너무 빠르면 안 됩니다. 10-15 분 동안 중지 할 수 있습니다. 그리고 진공은 재료가 가득 차 후에 20-30 분 동안 계속 될 수 있습니다. 가능하면,0으로 압력을 가할 수 있습니다진공 처리 후 0.2-0.3mpa

3.5 최종 혼합 鋳造은 90분 이내에 완료되어야 합니다. 탱크 굳어지는 것을 방지하기 위해 온도와 시간을 엄격히 조절하십시오.과도한 단일 구성 요소 樹脂 및 완화 물질은 몇 일 동안 보관 할 수 있습니다., 그러나 그것은 밀폐되어야하고 온도는 잘 제어되어야 합니다

상하이 웬유 산업 협회, Ltd는 Fengxian 지구에 위치하고 있습니다, 상하이, 중국. 그것은 제조업에 종사하는 전문 회사, R & D, epoxy 樹脂의 판매,진료제 및 기타 제품우리의 제품에는 에포시 樹脂, 불 retardant 樹脂, 완화 물질, 야외 변형 물질, 경화 물질, 에포시 페이스트, 비형 물질 및 필러가 포함됩니다. 그들은 중국에 판매되는뿐만 아니라,하지만 유럽으로도 수출됩니다.동남아시아, 중동 지역 및 러시아 및 기타 CIS 국가.

회사는 ISO9001 및 ISO14001의 관리 시스템을 통과했습니다. 유럽 연합"SGS",그리고 또한 미국 UL 인증. 제품들은 ROHS와 REACH 안전 규정을 준수합니다.이는 실내 및 실외 10-1100KV 고전압 전기 단열에 널리 사용됩니다.예를 들어: 고전압 스위치 단열 부품, 상호 인덕터, 트랜스포머, 원자로 등.모든 종류의 전자 부품과 제품은 다른 응용 프로세스 및 형성 장비에 적용 될 수 있습니다진공 압력 주사 기술과 APG 기술과 같은. 우리의 제품의 품질은 시장에서 수상,그리고 또한 우리 회사에 좋은 평판을 구축.

우리는 중국에 기반을 두고 있으며 전 세계 전기를 공급하고 있으며 안정적인 제품과 고품질 서비스를 전 세계에 제공하고 있습니다
